  电阻-温度特性

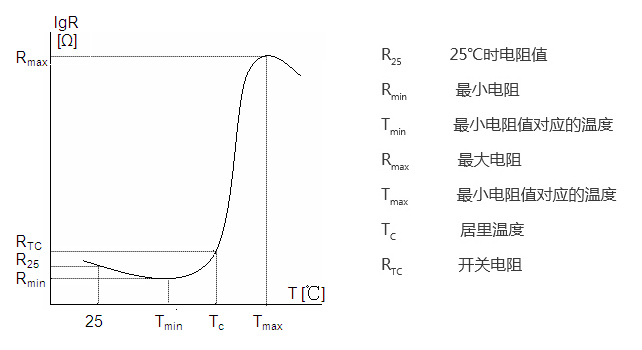

  电阻和温度的关系如下图,电阻值在室温~居里点间略微降低或保持恒定,但超过居里点后,电阻值会急剧增加。居里点(Tc)规定为25℃电阻值的2倍。

q

  利用这一特性,可以检测电路在超过特定温度的过热异常状态,并可切断电路。因为PTC热敏电阻值急剧变大,即使不将温度信息转换为数字信息,也可简单的检测电路或区域的温度。


电流-电压特性(静态特性)

  电流和电压的关系如下图,代表在25℃静止空气中,给PTC热敏电阻两端施加电压与流过两端的稳态电流的关系。这显示了当施加于PTC热敏电阻上的电压使内部发热和外部热耗散之间达到平衡时,施加电压与稳定电流之间的关系。它同时有电流最大点和恒定输出功率部分。通过的最大电流也称为跳闸电流,它足以将热敏电阻加热到居里温度。这个电流决定了PTC热敏电阻应用为电流过载保护的电流限制范围。

PTC热敏电阻基本特性

  利用这一特性,可将PTC热敏电阻设计应用于:
  ● 恒温发热和加热用途:无需复杂或额外的控制电路;
  ● 过电流保护用途:可阻止电路中过电流不再流过其它电子元器件,实施过电流保护。


电流-时间特性(动态特性)

  电流与时间特性如下图,它显示了内部发热与外部热耗散达到均衡状态之前电流与时间之间的关系。其特点在于初始出现大的初始电流,然后突发性持续衰减至一个较小电流的稳态。

PTC热敏电阻基本特性

  利用这一特性,可用于制冷压缩机的辅助启动、低电压辅助启动用途。
